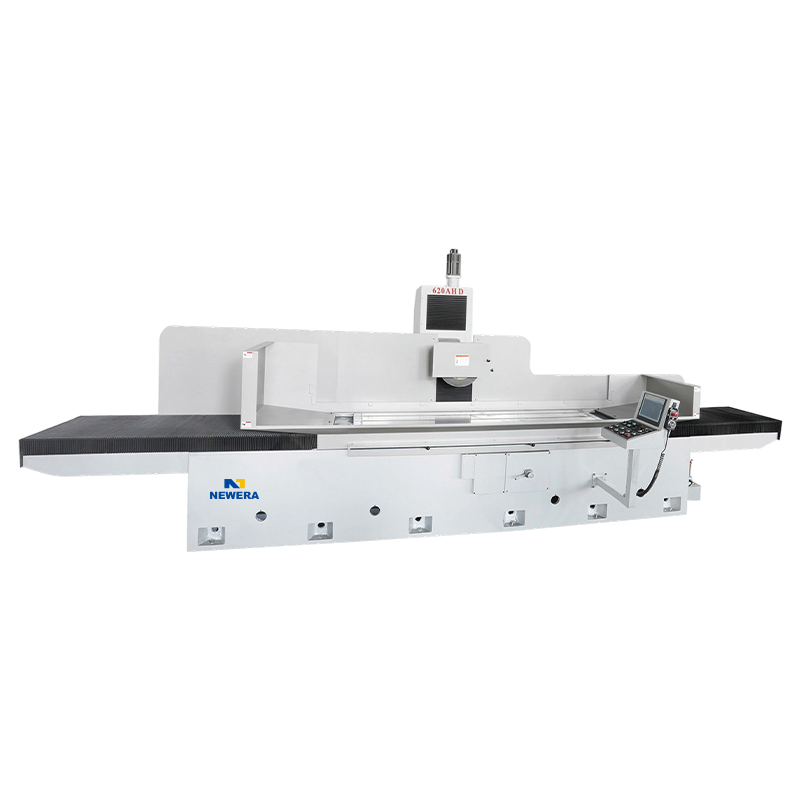

M512AHD/516AHD/620AHD Präzisions-Flachschleifmaschine Hersteller, Unternehmen

CNC-Erodiermaschine vs. konventionelles EDM: Kontrolle, Genauigkeit, Einrichtung und Kostenunterschiede -2026 -11-04

Zwei Senkerodiermaschinen können mit der gleichen Tischgröße, dem gleichen Generatorschrank und einer ähnlichen Grundfläche nebeneinander stehen und dennoch völlig unterschiedliche Werkzeuge im täglichen Einsatz sein. Der en...

Wie funktioniert die EDM-Bearbeitung? Funkenstrecken-, Dielektrizitäts- und Entladungsphysik -2026 -10-28

Eine Innenecke von 0,3 mm an der Unterseite eines 58 HRC H13-Matrizeneinsatzes ist der Punkt, an dem Fräsen keine Option mehr ist. Der Eckenradius ist kleiner als bei jedem praktischen Fräser, das Material zerstört eine Hart...

CNC-Drahterodiermaschine: Spezifikationen, Kosten und Kaufratgeber für Formenbaubetriebe -2026 -10-21

Eine gehärtete D2-Stanzmatrize, ein Hartmetallstempel, ein Extrusionsmatrizeneinsatz – sobald diese Teile mit 58 bis 62 HRC aus dem Ofen kommen, ist das Fräsen beendet und das Schleifen wird langsam und teuer. Eine CNC-Draht...

EDM-Technologie: Anwendungen, Auswahlkriterien und praktische Anleitungen -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cuts without cutter pressure. Th...

Erklärte Funkenerosionsbearbeitung: Verfahren, Werkzeuge und Maschinenauswahl -2026 -10-14

Eine 0,6-mm-Innenecke in einem gehärteten H13-Formeinsatz zwingt einen kleinen Schaftfräser in 52-HRC-Stahl, und das ist eine Werkzeugzertrümmerungsarbeit, die die meisten Werkstätten lieber ablehnen würden. Durch die Funken...

Wofür steht EDM in der Bearbeitung? Elektroerosionsbearbeitung erklärt -2026 -10-07

Härten Sie einen Formeinsatz auf 52 HRC und der Fräser, der ihn im weichen Zustand geformt hat, ist keine Option mehr. Der Eckenradius beträgt 0,3 mm, die Rippe ist 40 mm tief und das Werkzeug reicht einfach nicht in die Kav...

Modell	Einheit	M512AHD	M516AHD	M620AHD
Arbeitsfläche des Tisches	mm	500×1200	500×1600	2000×600
Max. Tischreisen	mm	1350	1750	2200
Max. Querfahrt	mm	540	540	670
Abstand zwischen Tischoberfläche und Spindelmitte	mm	590	590	750
Max. Tischbelastung	kg	800	1000	2500
T-Solt (Anzahl×Breite)	mm	3×16	3×16	18×3
Tischgeschwindigkeit	m/min	8-25	8-25	5-25
Quervorschub-Handrad 1 Gard / 1 Umdrehung	mm	0,02 mm/Gitter 5 mm/U	0,02 mm/Gitter 5 mm/U	0,01 mm/Gitter 1 mm/U
Automatischer Quervorschub des Sattels	mm	0,5-12	0,5-12	0,1-25,6
Power-Quereinspeisung 50 Hz/60 Hz	mm/min	1250/1500	1250/1500	990/1190
Abmessungen der Schleifscheibe	mm	355×40×127	355×40×127	350(400)×40×127
Spindelgeschwindigkeit 50 Hz/60 Hz	U/min	1450/1740	1450/1740	1450/1740
Vertikales Handrad 1 Gard / 1 Umdrehung	mm	0,002 mm/Gitter 0,5 mm/R	0,002 mm/Gitter 0,5 mm/R	0,001 mm/Gitter 0,1 mm/R
Automatischer Vorschub	mm	-/0,005-0,04	-/0,005-0,04	-/0,005-0,04
Erhöhung des Leistungskopfes	mm/min	230	230	230
Spindelmotor	kw	7.5	7.5	7.5
Vertikalmotor	w	370	370	370
Hydraulikmotor	kw	2.2	2.2	2.6
Staubsammelmotor	w	550	550	550
Kühlmittelmotor	w	90	90	90
Crossfeed-Motor	w	370	370	370
Grundfläche	mm	4445×2200	5810×2445	8500×2800
Verpackungsmaße	mm	3390×2255×2225	3890×2255×2225	6500×2600×2100
Nettogewicht	kg	5000	6000	8500
