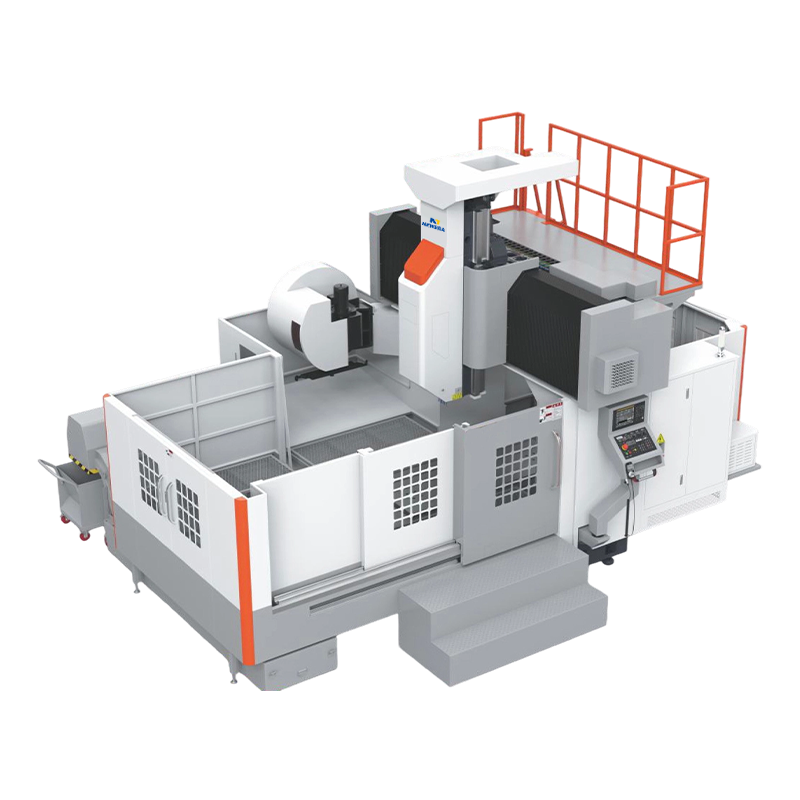

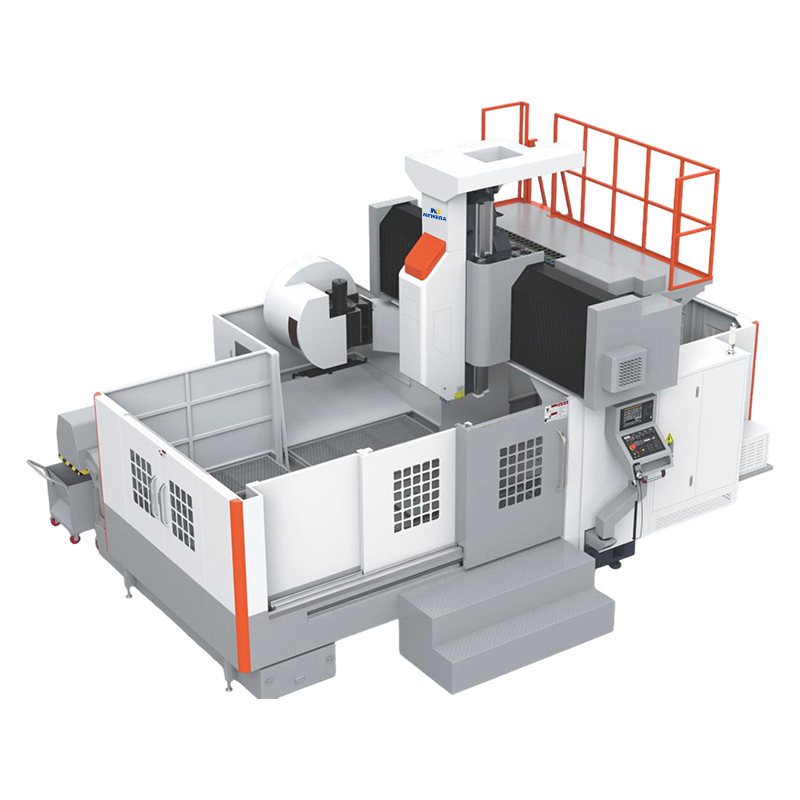

A Portalbearbeitungszentrum ist eine CNC-Werkzeugmaschine mit Portalstruktur, die häufig zur Bearbeitung großer und schwerer Werkstücke eingesetzt wird. Seine Konstruktionsmerkmale verleihen ihm eine hohe Steifigkeit und Stabilität und eignen sich daher besonders für Bearbeitungsaufgaben, die hohe Präzision und hohe Belastungen erfordern, beispielsweise in der Luft- und Raumfahrt, im Schiffbau, im Formenbau und im Maschinenbau. Im Vergleich zu herkömmlichen vertikalen oder horizontalen Bearbeitungszentren können Portalbearbeitungszentren größeren Schnittkräften standhalten, haben einen größeren Bearbeitungsbereich und eine höhere Produktionseffizienz.
1. Grundstruktur und Funktionsprinzip von Portalbearbeitungszentren
Das Bett eines Portalbearbeitungszentrums weist eine „Portal“-förmige Struktur auf. Der Spindelkopf spannt das Werkstück über Säulen auf beiden Seiten auf und bildet so einen großflächigen Bearbeitungsbereich. Dieser Aufbau ermöglicht der Werkzeugmaschine eine effiziente Bearbeitung auf einem großen Arbeitstisch, der sich besonders für die Bearbeitung großer, schwerer Werkstücke eignet. Das Funktionsprinzip ähnelt dem herkömmlicher CNC-Werkzeugmaschinen und verwendet ein CNC-System zur Steuerung der präzisen Bewegung jeder Achse, um verschiedene Vorgänge wie Fräsen, Bohren und Gewindeschneiden durchzuführen.
Portalbearbeitungszentren verfügen in der Regel über hochpräzise Servomotoren und Linearführungen an ihren Spindeln und Arbeitstischen, die für eine gleichmäßige und präzise Bewegung sorgen. Gleichzeitig ermöglichen automatische Werkzeugwechsler automatische Werkzeugwechsel, wodurch die Produktionseffizienz verbessert und manuelle Eingriffe reduziert werden.
2. Hauptmerkmale von Portalbearbeitungszentren
(1) Hohe Steifigkeit und Stabilität: Aufgrund ihrer Portalstruktur können Portalbearbeitungszentren großen Schnittkräften und -lasten standhalten und auch unter hohen Lasten eine hohe Präzision beibehalten, wodurch sie für schwere Zerspanung und Bearbeitung großer Werkstücke geeignet sind.
(2) Großer Bearbeitungsbereich: Portalbearbeitungszentren sind aufgrund ihres konstruktiven Aufbaus typischerweise mit großen Arbeitstischen ausgestattet, die die Bearbeitung großer Werkstücke ermöglichen und sich daher für die Präzisionsbearbeitung großer Teile eignen.
(3) Hochpräzise Bearbeitung: Die hochsteife Konstruktion von Portalbearbeitungszentren ermöglicht eine sehr hohe Bearbeitungsgenauigkeit bei komplexen Präzisionsbearbeitungen und eignet sich besonders gut für die Bearbeitung von Präzisionsformen und Teilen für die Luft- und Raumfahrt.
(4) Hoher Automatisierungsgrad: Portalbearbeitungszentren sind in der Regel mit automatischen Werkzeugwechslern ausgestattet, die automatisch zwischen verschiedenen Werkzeugen wechseln können, wodurch die Produktionseffizienz verbessert und eine Anpassung an die Serienfertigung und komplexe Prozessanforderungen ermöglicht wird.
(5) Mehrachsige Bearbeitung: Moderne Portalbearbeitungszentren unterstützen die mehrachsige Bearbeitung und ermöglichen die gleichzeitige Bearbeitung in mehreren Achsen wie X, Y und Z, um den Bearbeitungsanforderungen verschiedener komplexer Teile gerecht zu werden.
3. Einsatzgebiete von Portalbearbeitungszentren
Formenbau: Portalbearbeitungszentren eignen sich für die Bearbeitung verschiedener Arten großer Formen und sind besonders vorteilhaft bei der Formenherstellung, bei der eine präzise Lochbearbeitung und eine komplexe Oberflächenbehandlung erforderlich sind.
Luft- und Raumfahrt: Aufgrund ihres großen Bearbeitungsbereichs und ihrer hochpräzisen Bearbeitungsmöglichkeiten werden Portalbearbeitungszentren häufig bei der Bearbeitung von Luft- und Raumfahrtkomponenten wie Flugzeugrahmen und Triebwerksteilen eingesetzt.
Schiffbau: Schiffsteile sind typischerweise groß und komplex; Portalbearbeitungszentren können große, schwere Werkstücke bearbeiten und erfüllen so die Bearbeitungsanforderungen der Schiffbauindustrie.
Maschinenbau: Portalbearbeitungszentren werden häufig für die Bearbeitung großer mechanischer Komponenten wie Werkzeugmaschinenbetten, Stützen und Rahmen eingesetzt.
Automobilbau: In der Automobilindustrie können Portalbearbeitungszentren zur Bearbeitung großer Automobilteile wie Motorteile und Karosserierahmen eingesetzt werden.
4. Häufige Fehler und Lösungen für Portalbearbeitungszentren
Portalbearbeitungszentren bieten zwar erhebliche Vorteile bei der Bearbeitungsgenauigkeit und -kapazität, sind jedoch aufgrund ihrer komplexen Struktur und hohen Arbeitsbelastung anfällig für Störungen. Im Folgenden finden Sie einige häufige Fehler, die beim Einsatz von Portalbearbeitungszentren auftreten können, sowie deren Lösungen.
| Fehlertyp | Häufige Symptome | Mögliche Ursachen | Lösungen |
| Mechanischer Übertragungsfehler | Verringerte Bearbeitungsgenauigkeit, ungewöhnliche Geräusche, Vibrationen | Verschleiß der Führungsschiene/Leitspindel, schlechte Schmierung, beschädigte Lager | Führungsschiene/Leitspindel reinigen und neu schmieren; beschädigte Lager ersetzen; Passen Sie das Spiel der Getriebekomponenten an. |
| Spindelfehler | Überhitzung der Spindel, instabile Geschwindigkeit, übermäßige Vibration | Spindellagerverschleiß, Werkzeugunwucht, unzureichende Kühlung | Lager austauschen; Werkzeuge zur Neuausrichtung; Überprüfen Sie das Spindelkühlsystem (z. B. Wasserpumpe, Rohrleitungen). |
| Servosystemalarm | Fahreralarm (z. B. Überlastung, Encoderfehler) | Motorüberlastung, loses Encoderkabel, falsche Parametereinstellungen | Prüfen Sie, ob die Last zu hoch ist; Schließen Sie das Encoderkabel wieder an. Stellen Sie den Servotreiber auf die Standardparameter zurück und führen Sie eine Neukalibrierung durch. |
| Fehler am Werkzeugwechsler | Werkzeugwechsler klemmt, Werkzeug fällt, Werkzeugmagazin dreht sich nicht | Unzureichender Luftdruck, Motorausfall des Werkzeugmagazins, Fehlfunktion des Sensors | Überprüfen Sie den Luftdruck (≥0,5 MPa). Sensoren reinigen oder austauschen; Setzen Sie das Werkzeugmagazin manuell zurück und führen Sie eine Neukalibrierung durch. |
Portalbearbeitungszentren sind hocheffiziente und präzise Bearbeitungsmaschinen, die sich für die Bearbeitung großformatiger, hochpräziser und hochbelasteter Werkstücke eignen. Sie werden häufig in der Luft- und Raumfahrt-, Formenbau-, Schiffbau- und Automobilindustrie eingesetzt.
