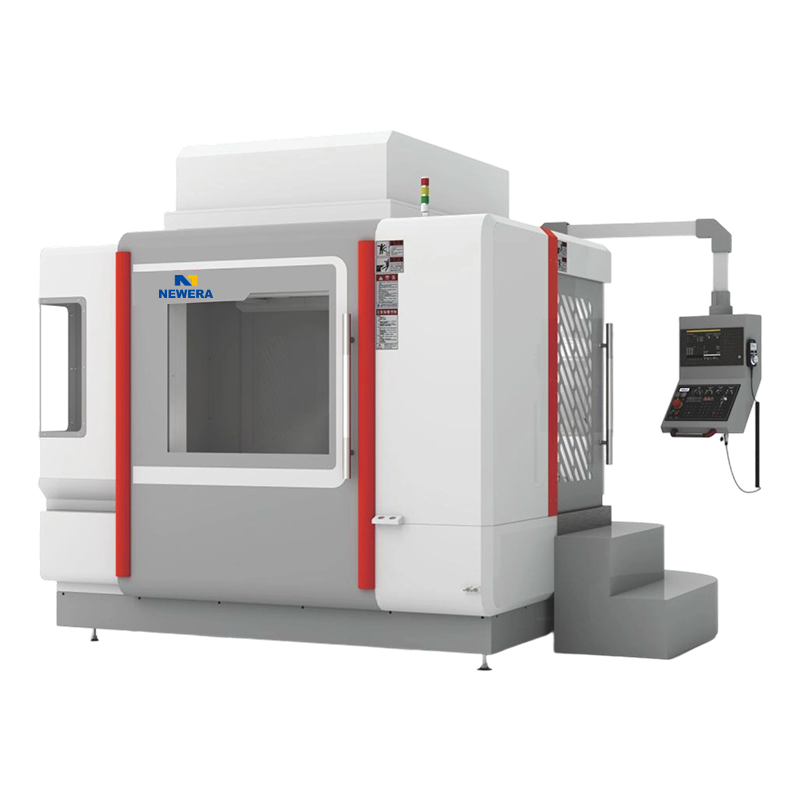

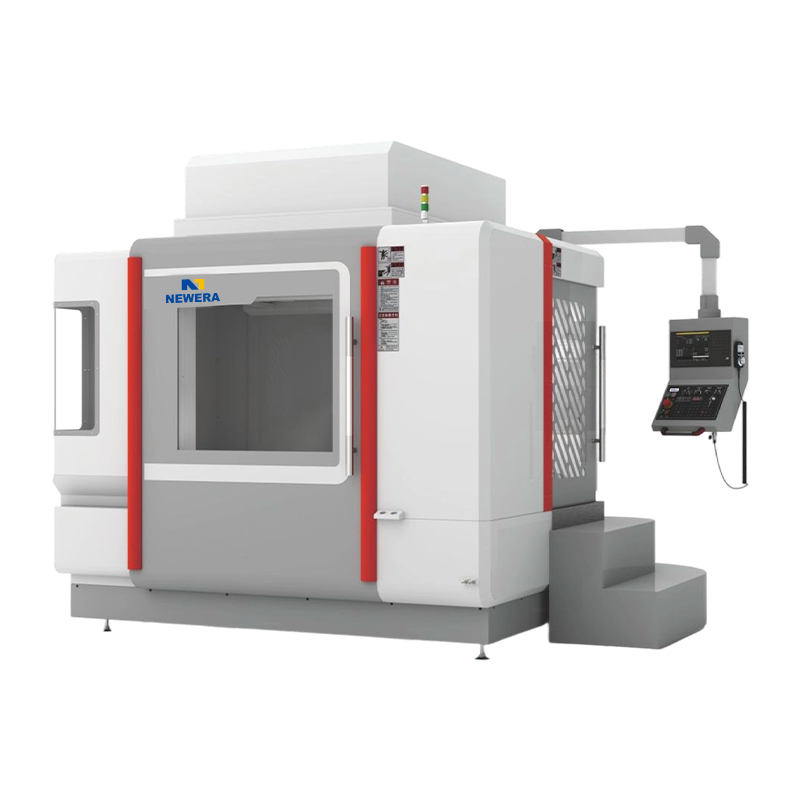

A horizontales Bearbeitungszentrum (HMC) ist eine CNC-Werkzeugmaschine, die sich durch eine horizontale Spindel auszeichnet. Im Vergleich zu vertikalen Bearbeitungszentren liegt die Spindel eines horizontalen Bearbeitungszentrums parallel zum Arbeitstisch, wodurch schwerere Werkstücke und komplexere Schneidaufgaben besser bewältigt werden können. Aufgrund ihrer überlegenen Stabilität und Schneidfähigkeit werden horizontale Bearbeitungszentren häufig in Bearbeitungsbereichen eingesetzt, die eine hohe Präzision und Effizienz erfordern, wie z. B. in der Automobilindustrie, in der Luft- und Raumfahrt, im Formenbau und in der Schwermaschinenbearbeitung.
1. Grundaufbau und Funktionsprinzip eines Horizontal-Bearbeitungszentrums
Die Hauptstruktur eines horizontalen Bearbeitungszentrums umfasst das Bett, den Arbeitstisch, die Spindel, das Werkzeugmagazin, das CNC-System und das Servosystem. Seine horizontal angeordnete Spindel hält großen Schnittkräften stand und eignet sich daher für Bearbeitungsaufgaben mit hoher Belastung und hoher Schnittkraft. Der Arbeitstisch ist in der Regel mit einer Drehfunktion ausgestattet, die eine flexible Werkstückpositionierung und Mehrwinkelbearbeitung ermöglicht.
Das horizontale Bearbeitungszentrum steuert die Bewegung der X-, Y- und Z-Achsen präzise über das CNC-System und führt verschiedene Bearbeitungsvorgänge wie Fräsen, Bohren und Gewindeschneiden über Programmeinstellungen durch. Im Vergleich zu vertikalen Bearbeitungszentren verfügen horizontale Bearbeitungszentren über einen flexibleren Arbeitstisch für vielfältige Bearbeitungen, was sowohl die Effizienz als auch die Präzision verbessert.
2. Hauptmerkmale horizontaler Bearbeitungszentren
(1) Hohe Zerspanungskapazität: Aufgrund der horizontalen Spindelanordnung können horizontale Bearbeitungszentren größeren Zerspanungskräften standhalten und eignen sich daher besonders für die Bearbeitung schwererer Werkstücke oder die Durchführung schwerer Zerspanungsaufgaben.
(2) Geeignet für die Bearbeitung mehrerer Facetten: Der Arbeitstisch eines horizontalen Bearbeitungszentrums kann gedreht werden, was die Bearbeitung des Werkstücks in mehreren Winkeln ermöglicht, die Anzahl der Werkstückspannvorgänge reduziert und die Bearbeitungseffizienz verbessert.
(3) Hohe Steifigkeit und Stabilität: Horizontale Bearbeitungszentren verfügen über eine hohe Steifigkeit und können großen Bearbeitungslasten standhalten, wodurch sie sich besonders für Schrupp- und Bearbeitungsaufgaben mit hoher Schnittlast eignen.
(4) Multifunktionalität: Zusätzlich zum herkömmlichen Fräsen und Bohren verfügen horizontale Bearbeitungszentren in der Regel über starke Mehrachsenverknüpfungsfunktionen, die die Bearbeitung komplexer Formen und mehrere Prozesse ermöglichen, um verschiedenen technologischen Anforderungen gerecht zu werden.
(5) Hoher Automatisierungsgrad: Viele horizontale Bearbeitungszentren sind mit automatischen Werkzeugwechslern ausgestattet, die verschiedene Werkzeuge ohne manuellen Eingriff automatisch wechseln können, wodurch die Produktionseffizienz und die Bearbeitungspräzision verbessert werden.
3. Einsatzgebiete von Horizontal-Bearbeitungszentren
Horizontale Bearbeitungszentren werden in vielen Branchen weit verbreitet eingesetzt, insbesondere in Bereichen, in denen eine Hochlast- und Hochpräzisionsbearbeitung erforderlich ist.
(1) Automobilindustrie: Im Automobilbau werden horizontale Bearbeitungszentren zur Bearbeitung von Motorteilen, Getrieben, Karosserierahmen und anderen Komponenten eingesetzt, um komplexe Werkstücke in der Massenproduktion effizient zu bearbeiten.
(2) Luft- und Raumfahrt: Horizontale Bearbeitungszentren werden häufig bei der Bearbeitung von Flugzeugtriebwerkskomponenten, Flügelrahmen, Strukturteilen usw. eingesetzt und erfüllen die Anforderungen einer hochpräzisen und hochbelasteten Bearbeitung.
(3) Formenbau: Horizontale Bearbeitungszentren eignen sich für die Bearbeitung großer Formen und eignen sich besonders gut für die Herstellung von Formen mit komplexen Formen und hohen Präzisionsanforderungen.
(4) Maschinenbau: Horizontale Bearbeitungszentren können große mechanische Teile wie Werkzeugmaschinenbetten und -stützen effizient bearbeiten und so den Bearbeitungsanforderungen schwerer und großformatiger Teile gerecht werden.
(5) Schwermaschinenbau: Im Bereich des Schwermaschinenbaus können horizontale Bearbeitungszentren starke Schnittkräfte bereitstellen und sich so an die effiziente Bearbeitung von Schrupp- und komplexen Teilen anpassen.
4. Häufige Fehler und Lösungen für horizontale Bearbeitungszentren
| Fehlertyp | Häufige Symptome | Mögliche Ursachen | Lösungen |
| Spindelsystemfehler | Übermäßige Spindelvibration, grobe Bearbeitung, ungewöhnliche Geräusche | Lagerverschleiß, dynamischer Auswuchtfehler, Ausfall des Räummechanismus | Spindellager austauschen; neu ausbalancieren; Räumkraft prüfen bzw. Tellerfedern austauschen. |
| Problem bei der Tabellenindizierung | Ungenaue Indexierung, Rotationsblockierung, Unmöglichkeit der Verriegelung | Unzureichender Hydraulikdruck, Encoder-Fehler, verschlissenes Indexierungsgetriebe | Hydraulikdruck einstellen; Encoder kalibrieren; Indexiergetriebe reparieren oder ersetzen. |
| Fehler am Werkzeugwechsler | Unterbrochener Werkzeugwechsel, Lösen des Werkzeughalters, Fehlausrichtung des Werkzeugmagazins | Abgenutzte Greifbacken des Roboters, unzureichender Luftdruck, Signalstörungen | Greifer austauschen; Überprüfen Sie den Druck der Luftquelle (≥0,6 MPa); Störquellen abschirmen oder neu verdrahten. |
| Kühlmittelleck | Leckage im Bearbeitungsbereich, schneller Abfall des Kühlmittelstands | Alternde Dichtungen, gebrochene Rohre, beschädigte Pumpe | Dichtungen ersetzen; Reparaturrohre; Überprüfen Sie die Dichtung der Kühlmittelpumpe. |
| Anomalie bei der Positionierung des Geräts | Werkstückverschiebung, unzureichende Spannkraft | Niedriger hydraulischer Vorrichtungsdruck, verschlissene Fixierstifte, Programmfehler | Hydraulikdruck einstellen; Fixierstifte ersetzen; Überprüfen Sie das Fixture-Makroprogramm. |
Horizontale Bearbeitungszentren mit ihren überlegenen Schneidfähigkeiten, ihrer Anpassungsfähigkeit an vielfältige Bearbeitungen und ihrer hohen Steifigkeit werden in verschiedenen Branchen häufig eingesetzt und eignen sich besonders für Werkstücke, die hohe Präzision und schwere Lasten erfordern. Auch wenn bei längerer, intensiver Nutzung einige Fehler auftreten können, können durch rechtzeitige Inspektion, Wartung und Einstellung Probleme wirksam verhindert und die Lebensdauer der Geräte verlängert werden. Durch kontinuierliche technologische Fortschritte wird sich die Leistung horizontaler Bearbeitungszentren weiter verbessern und den wachsenden Bearbeitungsanforderungen verschiedener Branchen besser gerecht werden.
