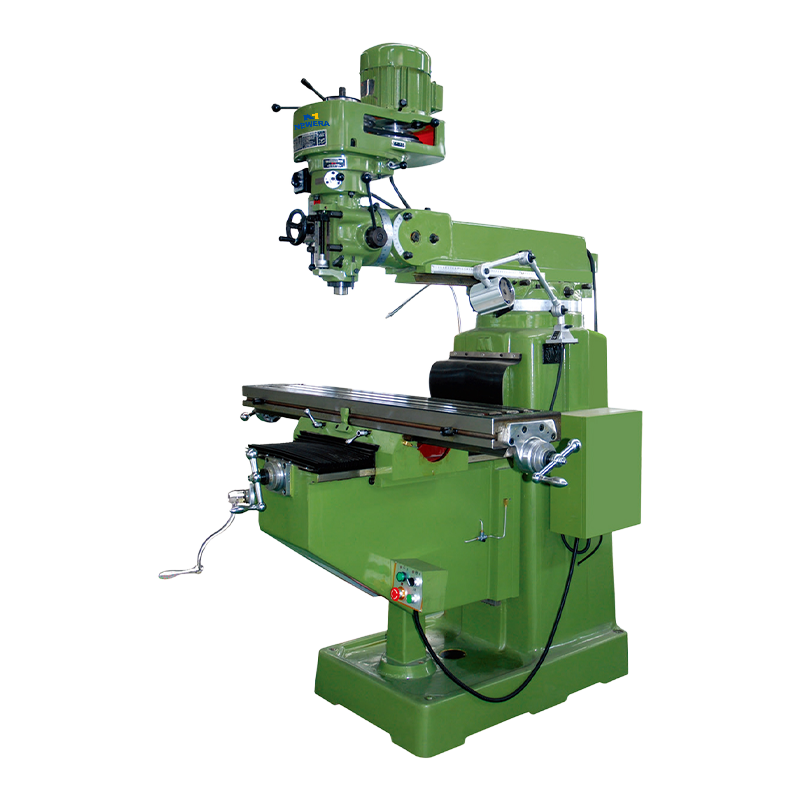

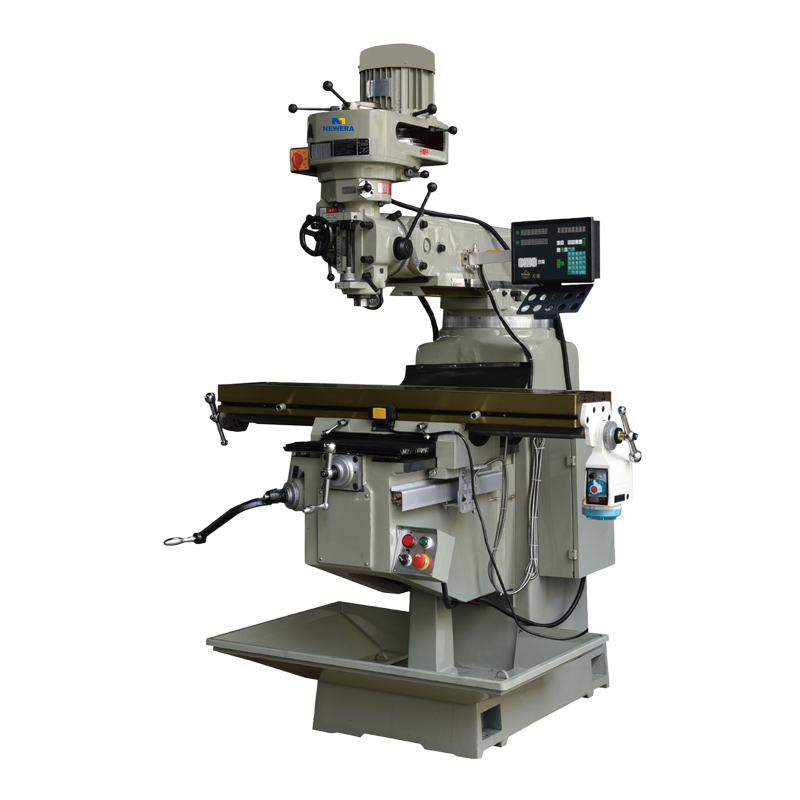

3M/4M/5M/6M Revolverfräsmaschine Hersteller, Unternehmen

CNC-Erodiermaschine vs. konventionelles EDM: Kontrolle, Genauigkeit, Einrichtung und Kostenunterschiede -2026 -11-04

Zwei Senkerodiermaschinen können mit der gleichen Tischgröße, dem gleichen Generatorschrank und einer ähnlichen Grundfläche nebeneinander stehen und dennoch völlig unterschiedliche Werkzeuge im täglichen Einsatz sein. Der en...

Wie funktioniert die EDM-Bearbeitung? Funkenstrecken-, Dielektrizitäts- und Entladungsphysik -2026 -10-28

Eine Innenecke von 0,3 mm an der Unterseite eines 58 HRC H13-Matrizeneinsatzes ist der Punkt, an dem Fräsen keine Option mehr ist. Der Eckenradius ist kleiner als bei jedem praktischen Fräser, das Material zerstört eine Hart...

CNC-Drahterodiermaschine: Spezifikationen, Kosten und Kaufratgeber für Formenbaubetriebe -2026 -10-21

Eine gehärtete D2-Stanzmatrize, ein Hartmetallstempel, ein Extrusionsmatrizeneinsatz – sobald diese Teile mit 58 bis 62 HRC aus dem Ofen kommen, ist das Fräsen beendet und das Schleifen wird langsam und teuer. Eine CNC-Draht...

EDM-Technologie: Anwendungen, Auswahlkriterien und praktische Anleitungen -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cuts without cutter pressure. Th...

Erklärte Funkenerosionsbearbeitung: Verfahren, Werkzeuge und Maschinenauswahl -2026 -10-14

Eine 0,6-mm-Innenecke in einem gehärteten H13-Formeinsatz zwingt einen kleinen Schaftfräser in 52-HRC-Stahl, und das ist eine Werkzeugzertrümmerungsarbeit, die die meisten Werkstätten lieber ablehnen würden. Durch die Funken...

Wofür steht EDM in der Bearbeitung? Elektroerosionsbearbeitung erklärt -2026 -10-07

Härten Sie einen Formeinsatz auf 52 HRC und der Fräser, der ihn im weichen Zustand geformt hat, ist keine Option mehr. Der Eckenradius beträgt 0,3 mm, die Rippe ist 40 mm tief und das Werkzeug reicht einfach nicht in die Kav...

Modell	Einheit	3M	4M	5M	6M
Spindelkegel		NST#30 oder R8		NST#40	NST#40
Drehzahl der Spindel drehen	U/min	16: 66-4540 (50 Hz)		16: 66-5440	10: 80-2850 (50 Hz)
Spindelkopf links und rechts Drehwinkel		90		90	90
Spindel-Federweg	mm	127		132	132
Hub des Teleskopauslegers	mm	360		500	550
Abstand zwischen der Spindelnase und dem Arbeitstisch	mm	0-428		0-530	0-580
Abstand von der Spindelmitte und zur vertikalen Führungsbahn	mm	45		45
Abstand von der Spindelmitte zur vertikalen Führungsbahn		190-685		170-720	172-720
Geschwindigkeit des automatischen Spindelvorschubs (pro Kreis)	mm	0,4/0,08/0,15		0,4/0,08/0,15	0,4/0,08/0,15
Tischgröße	mm	254×1270		254×1370	305×1370
Längsfahrt	mm	800 (740 mit automatischer Zufuhr)		900	785
Cross-Reise	mm	380		408	405
Vertikale Bewegung	mm	370		390	500
T-Nut (Breite×Anzahl×Intervall)	mm	3×16×65		3×16×75	3×16×75
Spindelmotor	PS	3		5(1/2)	5(1/2)
System schmieren		Manuelle Ölbefüllung		Manuelle Schmierung	Manuelle Schmierung
Nettogewicht	kg	1200	1300	1500	1800
Gesamtgröße	mm	1700×1730×2200		1800×1830×2350	1800×1900×2400
