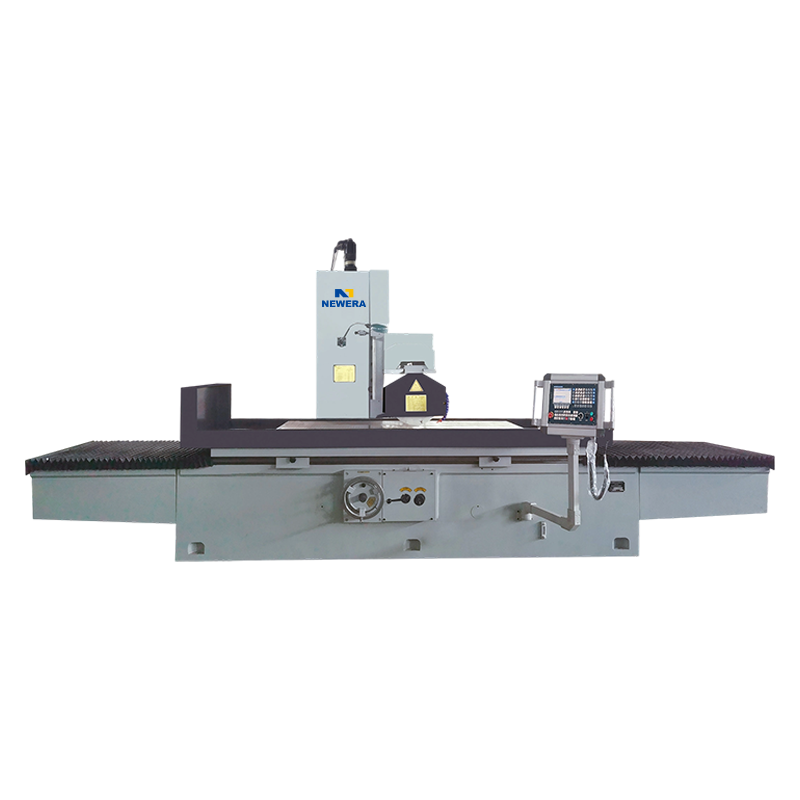

CKM7140/7150/7163/7180 Programmgesteuerte Flachschleifmaschine Hersteller, Unternehmen

CNC-Erodiermaschine vs. konventionelles EDM: Kontrolle, Genauigkeit, Einrichtung und Kostenunterschiede -2026 -11-04

Zwei Senkerodiermaschinen können mit der gleichen Tischgröße, dem gleichen Generatorschrank und einer ähnlichen Grundfläche nebeneinander stehen und dennoch völlig unterschiedliche Werkzeuge im täglichen Einsatz sein. Der en...

Wie funktioniert die EDM-Bearbeitung? Funkenstrecken-, Dielektrizitäts- und Entladungsphysik -2026 -10-28

Eine Innenecke von 0,3 mm an der Unterseite eines 58 HRC H13-Matrizeneinsatzes ist der Punkt, an dem Fräsen keine Option mehr ist. Der Eckenradius ist kleiner als bei jedem praktischen Fräser, das Material zerstört eine Hart...

CNC-Drahterodiermaschine: Spezifikationen, Kosten und Kaufratgeber für Formenbaubetriebe -2026 -10-21

Eine gehärtete D2-Stanzmatrize, ein Hartmetallstempel, ein Extrusionsmatrizeneinsatz – sobald diese Teile mit 58 bis 62 HRC aus dem Ofen kommen, ist das Fräsen beendet und das Schleifen wird langsam und teuer. Eine CNC-Draht...

EDM-Technologie: Anwendungen, Auswahlkriterien und praktische Anleitungen -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cuts without cutter pressure. Th...

Erklärte Funkenerosionsbearbeitung: Verfahren, Werkzeuge und Maschinenauswahl -2026 -10-14

Eine 0,6-mm-Innenecke in einem gehärteten H13-Formeinsatz zwingt einen kleinen Schaftfräser in 52-HRC-Stahl, und das ist eine Werkzeugzertrümmerungsarbeit, die die meisten Werkstätten lieber ablehnen würden. Durch die Funken...

Wofür steht EDM in der Bearbeitung? Elektroerosionsbearbeitung erklärt -2026 -10-07

Härten Sie einen Formeinsatz auf 52 HRC und der Fräser, der ihn im weichen Zustand geformt hat, ist keine Option mehr. Der Eckenradius beträgt 0,3 mm, die Rippe ist 40 mm tief und das Werkzeug reicht einfach nicht in die Kav...

Modell	Einheit	CKM7140	CKM7150	CKM7163	CKM7180-16	CKM7180-20
Tischgröße (L × B)	mm	1000×400	1250×500	1250×630	1600×800	2000×800
Längsbewegungshub	mm	1100	1350	1350	1700	2100
Abstand von der Radmitte zum Tisch	mm	575	780	780	800	800
Bewegung des Handrads mit vertikalem Vorschub pro Umdrehung	mm	1	1	1	1	1
Bewegung des vertikalen Vorschubhandrads pro Zelle	mm	0.01	0,01 (0,005)	0,01 (0,005)	0,01 (0,005)	0,01 (0,005)
Maximaler seitlicher Bewegungshub	mm	450	550	680	850	850
Quergeschwindigkeit der intermittierenden Bewegung	m/min	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3
Längsgeschwindigkeit	m/min	3-30	3-30	3-30	3-30	3-30
Drehzahl der Sandradwelle	U/min	1440	1440	1440	1440	1440
Schleifscheibengröße	mm	Φ350×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127
Motorleistung des Schleifkopfes	kw	7.5	7.5	7.5	11	11
Schnelle Hubmotorleistung des Schleifkopfes	kw	1.5	1.5	1.5	1.5	1.5
Motorleistung der Ölpumpe	kw	3	4	5.5	7.5	7.5
Maximaler Lasthub des Tisches	kg	800	1000	1380	1600	1600
Nettogewicht	kg	4200	5500	7000	8000	9500
Parallelität der bearbeiteten Fläche zur Grundfläche	mm	1000:0,015	1000:0,015	1000:0,015	1000:0,015	1000:0,015
Oberflächenrauheit	μm	Ra0,63	Ra0,63	Ra0,63	Ra0,63	Ra0,63
Gesamtgröße	mm	2700×1640×2100	3000×1900×2400	3000×1950×2400	4500×2900×2800	5600×2900×2800
