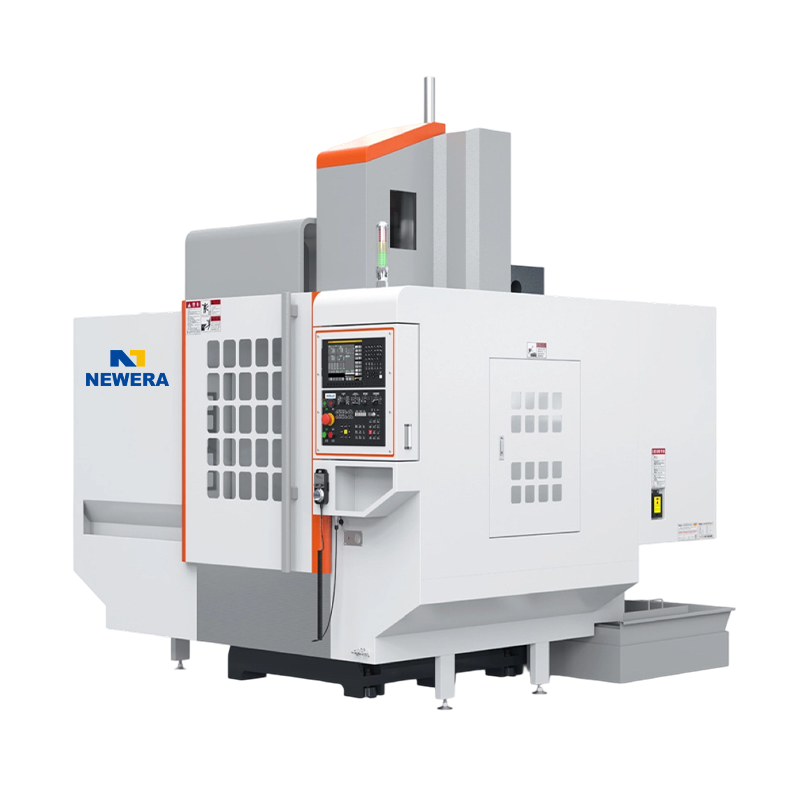

Streben nach Benutzerfreundlichkeit Verfügt über ein ausgeklügeltes Abdeckungsdesign und ist unter Berücksichtigung der Zugänglichkeit des Tisches und der Werkstückhandhabung mit einem Kran konzipiert. Darüber hinaus sind in der gesamten Maschine weitere Funktionen für eine bessere Bedienbarkeit integriert. The hydraulic unit and other peripherals requiring periodic maintenance are placed in an easily accessible location to improve maintainability.
Größere Spindelleistung S3 15 % Nennausgangsleistung und -drehmoment hinzugefügt; Verbessern Sie die kurzfristige Fähigkeit zum schweren Schneiden; Beschleunigung, Verzögerung und starre Klopfzeit verkürzen.
Spindelmotor der neuen Generation Intelligente Spindellaststeuerung; Die Schruppeffizienz stieg um 28 %.
Neues HMI einfacher Frequently used functions are changed from complex lock settings to one-key operation.
Die Systemverarbeitung ist stärker Einfache Einstellung der Bearbeitungsgenauigkeit.
Intelligente Fertigung Bequeme IoT-Erweiterung; Beziehen Sie alle gängigen Vereinbarungen ein.
Schnelles und zuverlässiges ATC-Werkzeugmagazin
Schaltschrank-Klimaanlage The full range of standard "electric cabinet air conditioner". Verhindern Sie das Eindringen von Staub, Ölnebel und Feuchtigkeit in das Innere des Schaltschranks, steuern Sie die Temperatur elektronisch, halten Sie die Temperatur des Schaltschranks konstant, verbessern Sie die Arbeitseffizienz der gesamten Maschine und die Lebensdauer der elektronischen Komponenten. Neben der überlegenen Leistung schützt es auch die Lebensdauer und Auslastung der Maschine.

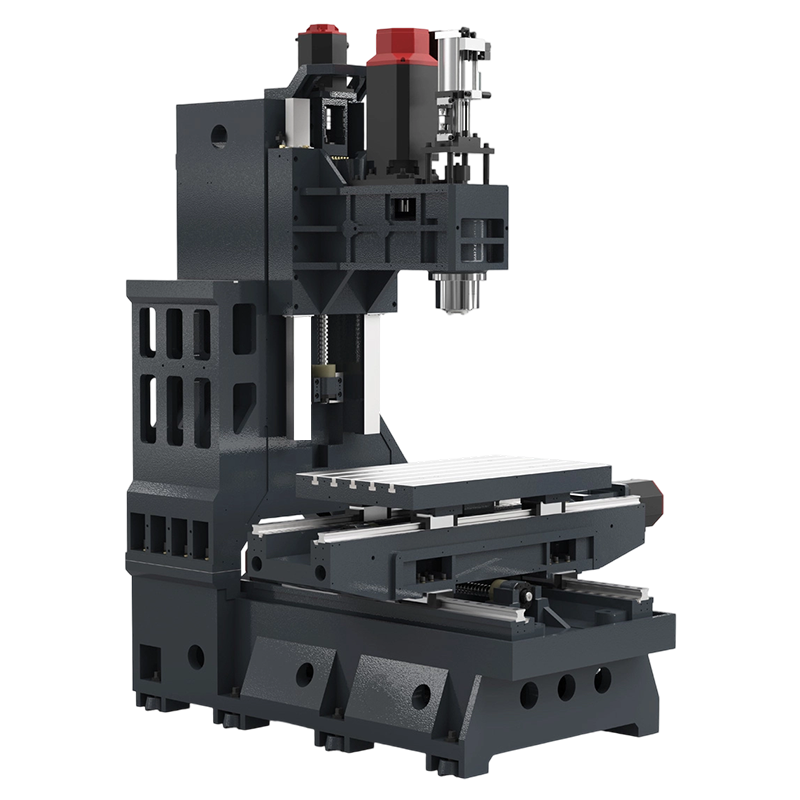

Struktur Rumpf und Sattel sind mit Bergrippen verstärkt und die Kraftflusslinie ist am kürzesten, um beste Steifigkeit zu gewährleisten. Basierend auf einem hervorragenden technischen Design können die Rippen der Basis und der Säule des Bearbeitungszentrums Torsion widerstehen, Stöße absorbieren und Schnittvibrationen auf den nicht schneidenden Bereich übertragen. Die Säule verfügt über eine Torsionsrohrkonstruktion, die eine hervorragende Steifigkeit und Biege- und Torsionsfestigkeit bietet. The ultra-wide base design reduces the center of gravity of the base and adjusts the center of gravity of the machine to the optimum stable height. Der Boden der Säule ist verbreitert, um die Stabilität der Maschine zu erhöhen.
Dreiachsige Vorzugs-Kugelumlaufspindel Importierte vorgespannte Mutternschraube in JIS-C3-Schleifqualität zur Eliminierung von Spiel, hoher Hitzebeständigkeit, Verschleißfestigkeit, Torsionsfestigkeit und langer Lebensdauer, wodurch eine hochpräzise Bearbeitung der Maschine gewährleistet und importiertes Präzisionsvolumen übernommen wird. Die Ölfüllmaschine gewährleistet die Schmierung des axialen Vorschubmechanismus.
Präzisionsluftkompressor aus Verbundwerkstoff Ensure clean air supply and pressure detection of machine components. mehr Zuverlässige Steuerung der Funktion des Luftdruckventils. Erhöhen Sie den Wassertropfenabscheider, um Feuchtigkeit aus externen Quellen zu eliminieren.
Technische Parameter
Modell
Einheit
VL85
Verfahrweg (X/Y/Z)
mm
800/550/550
Abmessungen des Arbeitstisches
mm
1000x550
T-Nut
mm
5-18Tx90
Maximale Belastung
kg
600
Abstand von der Spindelnase zum Tisch
mm
120-670
Abstand von der Mitte der Spindel zur vertikalen Säule
mm
589
Spindel
Konisch
BT40
Drehzahl
U/min
10000/12000 (optional)
FANUC-Motorleistung
kW
7.5/11/15
MITSUBISHI Motorleistung
kW
7.5/11/15
Dreiachsig
FANUC-Motorleistung (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorleistung (X/Y/Z)
kW
2,0/2,0/3,0
Schienenspezifikation (X/Y/Z)
mm
Rolle: 35/45/Box Way
Anzahl der Schieber (X/Y/Z)
Stk
4/4/Box-Weg
Schraubengröße
mm
JIS C3: Φ40
G01 Vorschubgeschwindigkeit
mm/min
1-10000
G01 Eilganggeschwindigkeit (X/Y/Z)
m/min
48/48/30
Positionsgenauigkeit
mm
±0,005/300
Wiederholte Positionierungsgenauigkeit
mm
±0,003/300
Werkzeugmagazin
Manipulator-Bibliothek
Stück.
24
Zeit für den Werkzeugschneiderwechsel
s
1,3-1,8
Maximale Werkzeuglänge
mm
300
Max. Werkzeugdurchmesser (alle Werkzeuglöcher sind voller Werkzeuge)
mm
78
Max. Werkzeugdurchmesser (die Werkzeuglöcher sind links und rechts leer)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Universeller Z-Achsen-Kastenweg VMC VL85 manufacturers and ODM Universeller Z-Achsen-Kastenweg VMC VL85 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
