Streben nach Benutzerfreundlichkeit Verfügt über ein ausgeklügeltes Abdeckungsdesign und ist unter Berücksichtigung der Zugänglichkeit des Tisches und der Werkstückhandhabung mit einem Kran konzipiert. Darüber hinaus sind in der gesamten Maschine weitere Funktionen für eine bessere Bedienbarkeit integriert. Die Hydraulikeinheit und andere Peripheriegeräte, die regelmäßig gewartet werden müssen, sind zur Verbesserung der Wartungsfreundlichkeit an einem leicht zugänglichen Ort platziert.
Größere Spindelleistung S3 15 % Nennausgangsleistung und -drehmoment hinzugefügt; Verbessern Sie die kurzfristige Fähigkeit zum schweren Schneiden. Beschleunigung, Verzögerung und starre Klopfzeit verkürzen.
Spindelmotor der neuen Generation Intelligente Spindellaststeuerung; Die Schruppeffizienz stieg um 28 %.
Neues HMI einfacher Häufig genutzte Funktionen werden von komplexen Schlosseinstellungen auf Ein-Tasten-Bedienung umgestellt.
Die Systemverarbeitung ist stärker Einfache Einstellung der Bearbeitungsgenauigkeit.
Intelligente Fertigung Bequeme IoT-Erweiterung; Beziehen Sie alle gängigen Vereinbarungen ein.
Schnelles und zuverlässiges ATC-Werkzeugmagazin
Schaltschrank-Klimaanlage Das komplette Sortiment an Standard-„Schaltschrank-Klimageräten“. Verhindern Sie das Eindringen von Staub, Ölnebel und Feuchtigkeit in das Innere des Schaltschranks, steuern Sie die Temperatur elektronisch, halten Sie die Temperatur des Schaltschranks konstant, verbessern Sie die Arbeitseffizienz der gesamten Maschine und die Lebensdauer der elektronischen Komponenten. Neben der überlegenen Leistung schützt es auch die Lebensdauer und Auslastung der Maschine.

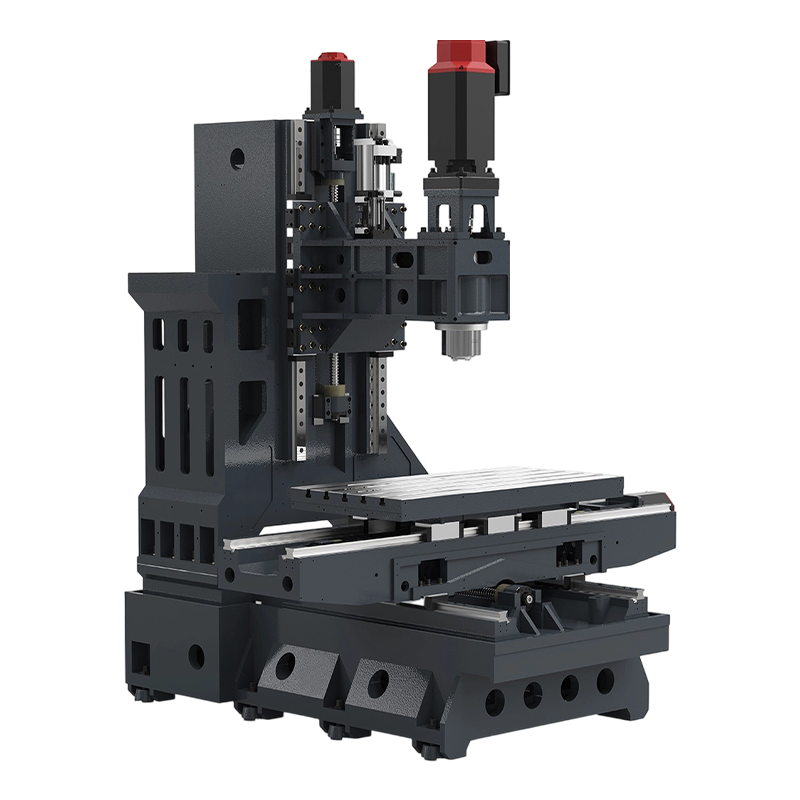

Struktur Rumpf und Sattel sind mit Bergrippen verstärkt und die Kraftflusslinie ist am kürzesten, um beste Steifigkeit zu gewährleisten. Basierend auf einem hervorragenden technischen Design können die Rippen der Basis und der Säule des Bearbeitungszentrums Torsion widerstehen, Stöße absorbieren und Schnittvibrationen auf den nicht schneidenden Bereich übertragen. Die Säule verfügt über eine Torsionsrohrkonstruktion, die eine hervorragende Steifigkeit und Biege- und Torsionsfestigkeit bietet. Das ultrabreite Basisdesign reduziert den Schwerpunkt der Basis und passt den Schwerpunkt der Maschine auf die optimale stabile Höhe an. Der Boden der Säule ist verbreitert, um die Stabilität der Maschine zu erhöhen.
Dreiachsige Vorzugs-Kugelumlaufspindel Importierte vorgespannte Mutternschraube in JIS-C3-Schleifqualität zur Eliminierung von Spiel, hoher Hitzebeständigkeit, Verschleißfestigkeit, Torsionsfestigkeit und langer Lebensdauer, wodurch eine hochpräzise Bearbeitung der Maschine gewährleistet und importiertes Präzisionsvolumen übernommen wird. Die Ölfüllmaschine gewährleistet die Schmierung des axialen Vorschubmechanismus.
Präzisionsluftkompressor aus Verbundwerkstoff Sorgen Sie für saubere Luftversorgung und Druckerkennung von Maschinenkomponenten. mehr Zuverlässige Steuerung der Funktion des Luftdruckventils. Erhöhen Sie den Wassertropfenabscheider, um Feuchtigkeit aus externen Quellen zu eliminieren.
Technische Parameter
Modell
Einheit
VF116
Verfahrweg (X/Y/Z)
mm
1100/600/600
Abmessungen des Arbeitstisches
mm
1200x600
T-Nut
mm
5-18Tx100
Maximale Belastung
kg
800
Abstand von der Spindelnase zum Tisch
mm
120-720
Abstand von der Mitte der Spindel zur vertikalen Säule
mm
650
Spindel
Konisch
BT40
Drehzahl
U/min
12000/10000 (optional)
FANUC-Motorleistung
kW
15.11.18.5
MITSUBISHI Motorleistung
kW
15.11.18.5
Dreiachsig
FANUC-Motorleistung (X/Y/Z)
kW
3,0/3,0/3,0
MITSUBISHI Motorleistung (X/Y/Z)
kW
3,0/3,0/3,0
Schienenspezifikation (X/Y/Z)
mm
Walze: 45/45/45
Anzahl der Schieber (X/Y/Z)
Stk
6/4/6
Schraubengröße
mm
JIS C3: Φ40
G01 Vorschubgeschwindigkeit
mm/min
1-10000
G01 Eilganggeschwindigkeit (X/Y/Z)
m/min
36/36/30
Positionsgenauigkeit
mm
±0,005/300
Wiederholte Positionierungsgenauigkeit
mm
±0,003/300
Werkzeugmagazin
Manipulator-Bibliothek
Stück.
24
Zeit für den Werkzeugschneiderwechsel
s
1,3-1,8
Maximale Werkzeuglänge
mm
300
Max. Werkzeugdurchmesser (alle Werkzeuglöcher sind voller Werkzeuge)
mm
78
Max. Werkzeugdurchmesser (die Werkzeuglöcher sind links und rechts leer)
