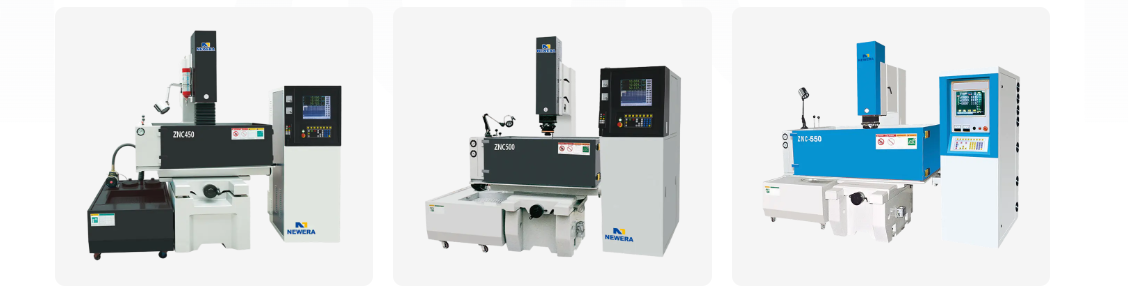

Was ist eine Senkerodiermaschine?

1. Was ist eine Funkenerosionsmaschine?

Ein Funkenerosionsmaschine , auch bekannt als Funkenerosionsstanzmaschine, Elektroerosionsformmaschine oder Hohlraum-Funkenerosionsbearbeitungsmaschine, ist eine spezielle Art von Bearbeitungsausrüstung. Es werden keine herkömmlichen Schneidwerkzeuge verwendet; Stattdessen nutzt es die augenblicklich durch eine Funkenentladung erzeugte hohe Temperatur, um Metallmaterialien zu erodieren und so Teile in die gewünschte Form zu bringen.

Einfach ausgedrückt kann man darunter eine Maschine verstehen, die „Metall mit Funken schnitzt“.

2. Wie a Senkerodiermaschine Funktioniert?

Das Funktionsprinzip einer Funkenerosionsmaschine basiert auf einem Schlüsselprinzip: Wenn in einer Isolierflüssigkeit zwei Elektroden (Werkzeugelektrode und Werkstückelektrode) unendlich nahe, aber nicht in Kontakt gebracht werden, entsteht eine gepulste Funkenentladung. Die bei der sofortigen Entladung erzeugte hohe Temperatur (bis zu 10.000–12.000 °C) schmilzt und verdampft das Metallmaterial lokal.

Dieser Prozess umfasst die folgenden Elemente:
Zwei Elektroden:
Werkzeugelektrode: Typischerweise aus einem hochleitfähigen und korrosionsbeständigen Material wie Kupfer oder Graphit gefertigt, passt ihre Form genau zur Form des zu bearbeitenden Werkstückhohlraums (im Wesentlichen ein „Stempel“).
Werkstückelektrode: Das zu bearbeitende Metallmaterial, z. B. Formstahl oder Hartmetall.
Isoliermedium: Normalerweise ein spezielles Erodieröl. Es dient der Isolierung, Kühlung und Späneabfuhr.

Bearbeitungsprozess:
Die Werkzeugelektrode und die Werkstückelektrode werden in das Erodieröl eingetaucht.
Durch ein Servosystem wird die Werkzeugelektrode langsam an die Werkstückelektrode herangeführt.
Wenn der Spalt zwischen ihnen klein genug wird (typischerweise einige Mikrometer bis mehrere zehn Mikrometer), bricht die Isolierung zusammen und es entsteht eine gepulste Funkenentladung.
Die augenblicklich hohe Temperatur schmilzt und verdampft einen kleinen Metallpunkt auf der Werkstückoberfläche.
Nach der Entladung kühlt das Erodieröl ab, verfestigt die geschmolzenen Metallpartikel und wäscht sie aus dem Spalt.
Dieser Vorgang wiederholt sich Tausende oder sogar Hunderttausende Male pro Sekunde, wobei sich unzählige winzige Entladungsgruben stapeln, um letztendlich die Form der Werkzeugelektrode auf das Werkstück zu „kopieren“, wodurch komplexe Hohlräume entstehen.

3. Merkmale und Vorteile von Senkerodiermaschinen

„Nutzung von Flexibilität zur Überwindung von Härten“: Kann jedes leitfähige Material mit hoher Festigkeit und Härte wie gehärtetem Stahl, Titanlegierungen und Hartmetall bearbeiten. Je härter das Material, desto ausgeprägter ist der Bearbeitungsvorteil.

Keine makroskopische Schnittkraft: Das Werkzeug und das Werkstück berühren sich während der Bearbeitung nicht, wodurch herkömmliche Schnittkräfte entfallen. Daher können dünnwandige, flexible und mikrogroße Teile mit geringer Steifigkeit bearbeitet werden, ohne dass es zu einer Verformung des Werkstücks kommt.

Bearbeitung komplexer Formen: Kann komplexe Geometrien sowie tiefe Hohlräume und schmale Schlitze bearbeiten, die mit herkömmlichen Schneidmethoden nur schwer oder gar nicht zu erreichen sind, wodurch es sich besonders für die Bearbeitung von Formhohlräumen und Löchern eignet.

Hohe Präzision und gute Oberflächenqualität: Durch die präzise Steuerung der elektrischen Parameter können eine hohe Maßgenauigkeit und spezifische Oberflächenrauheit erreicht werden. Die bearbeitete Oberfläche weist typischerweise ein gleichmäßiges narbiges Aussehen auf, was sich positiv auf die Ölrückhaltung und Schmierung auswirkt.

4. Hauptanwendungsgebiete

Der Hauptanwendungsbereich für EDM-Maschinen (Electrical Discharge Machining) ist der Formenbau.
Spritzgussformen: Bearbeitung von Hohlräumen für verschiedene Formen von Kunststoffprodukten.
Druckgussformen: Bearbeitung von Hohlräumen für Druckgussteile aus Aluminiumlegierungen, Magnesiumlegierungen und anderen Metallen.
Schmiedegesenke: Bearbeitung von Hohlräumen für Schmiedegesenke.
Unregelmäßige Löcher und tiefe Hohlräume: Bearbeitung verschiedener unregelmäßiger Durchgangslöcher, Sacklöcher und tiefer Hohlraumstrukturen.
Bearbeitung kleiner Löcher: Mit speziellen Köpfen zur Bearbeitung kleiner Löcher ist eine effiziente Bearbeitung tiefer kleiner Löcher möglich.
